在物联网、无人机、精准农业等场景中，高精度定位是核心需求。深圳大夏龙雀科技的 DX-GP21 作为一款多模多频 GNSS 模块，支持北斗、GPS、Galileo 等多系统联合定位，定位精度＜1.0m，兼具低功耗、小尺寸特性，性价比极高。

DX-GP21-A

我将基于模块技术手册和串口应用指导，从硬件接线、参数配置、NMEA 协议解析到实战代码实现，全方位拆解 DX-GP21 的使用流程，帮助开发者快速上手，避开常见问题。（本文硬件设计和AT指令参考自大夏龙雀官方技术手册，感谢官方提供的详尽资料。本文重点分享个人实战经验与解决方案。）

一、模块核心特性与应用场景

在动手前，先明确 DX-GP21 的核心优势，判断是否适配你的项目：

1. 核心参数（来自官方技术手册）

· 定位性能：支持北斗二号 / 三号、GPS、QZSS多模，L1/L2/L5 多频点，水平定位精度＜1.0m，测速精度＜0.1m/s；

· 启动速度：热启动≤1s，冷启动≤30s，重捕获≤1s，搭配 VBAT 备用电源可实现快速热启动；

· 接口与功耗：UART 串口通信，持续追踪功耗 41.77mA@3.3V，电池备份模式仅 15μA；

· 工作环境：温度范围 - 40℃~+85℃，静电防护 ±5kV，适应户外、工业等复杂场景；

特殊功能：集成抗干扰硬件电路，支持 1PPS 高精度授时，内置天线短路 / 开路检测。

DX-GP21-A

2. 典型应用场景

· 无人机、机器人导航定位；

· 精准农业、土壤监测设备；

· 车载定位终端、追踪器；

· 电力 / 5G 通信授时设备；

· 可穿戴设备、防丢器。

二、硬件准备与接线指南

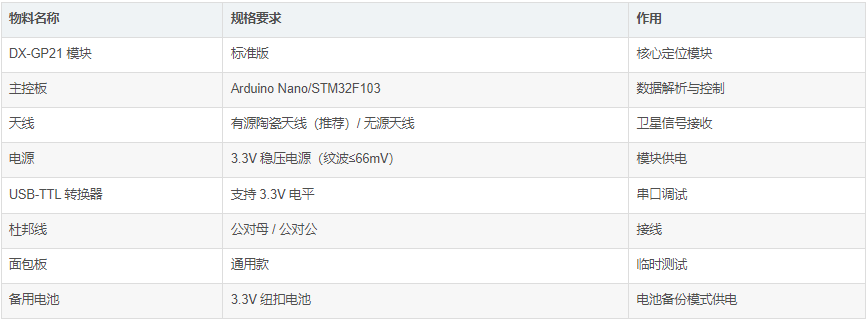

1. 物料清单

2. 引脚定义与接线

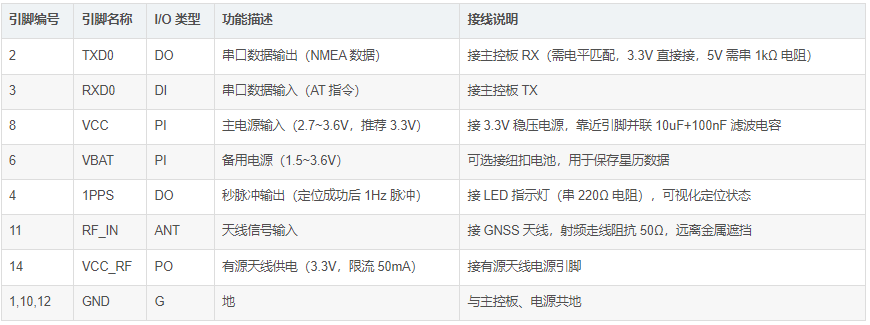

DX-GP21 采用 18-pin LCC 封装，核心引脚功能如下：

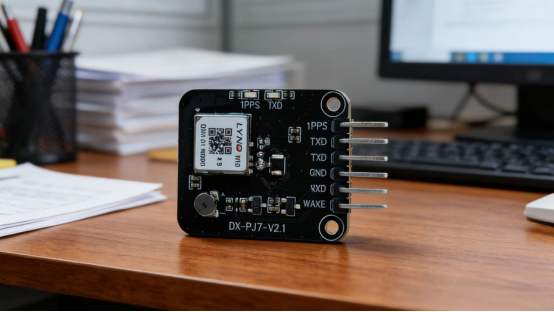

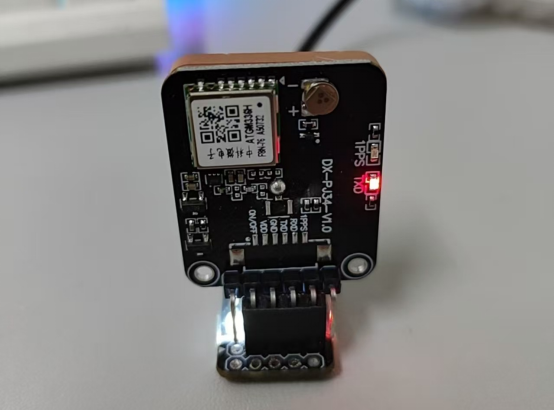

使用CH340与DX-GP21通信（开发者套件）

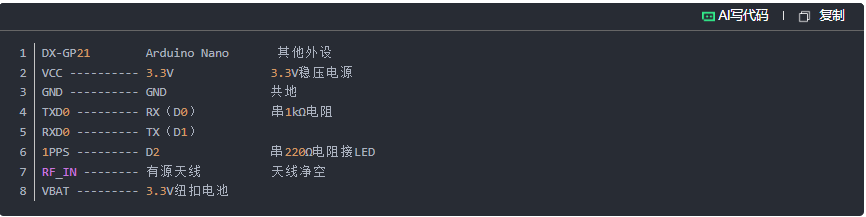

3. 接线示意图，以 Arduino Nano 为例

⚠️ 关键注意事项：

· 电源纹波需控制在 66mV以内，否则会影响定位稳定性；

· 天线需远离金属物体和射频干扰源，有源天线供电必须通过 VCC_RF 引脚；

· 5V 主控板（如 Arduino Uno）需做电平转换，避免 TX/RX 引脚因电压过高烧毁模块。

三、模块参数配置

DX-GP21 通过 UART 串口接收 AT 指令配置，指令格式为$PCA<param1>,<param2>*CS<CR><LF>，默认波特率 115200bps。

推荐使用 SSCOM5.13.1 串口工具配置，步骤如下：

1. 串口工具配置

· 波特率：115200bps，数据位 8，停止位 1，无校验，无流控；

· 勾选 “加回车换行”，发送指令后等待模块响应（成功返回 OK，失败返回 ERROR）。

2. 常用 AT 指令实战（必学）

（1）波特率设置，默认 115200bps

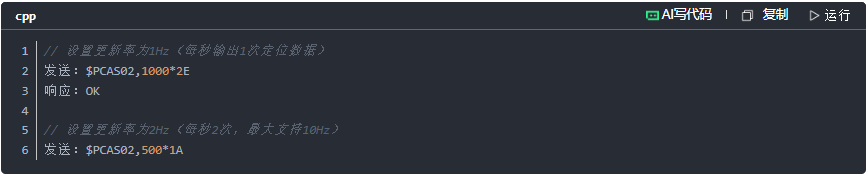

（2）定位更新率配置

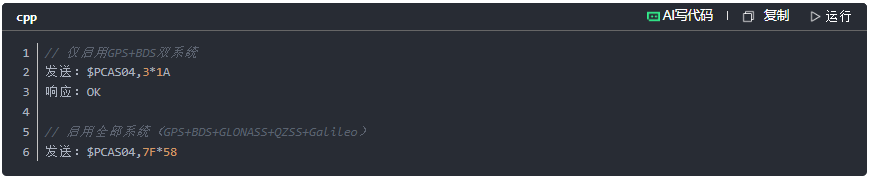

（3）卫星系统选择

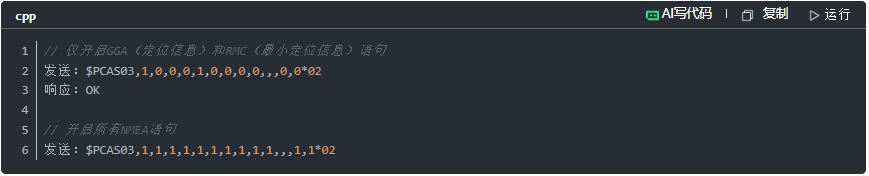

（4）NMEA 语句输出控制

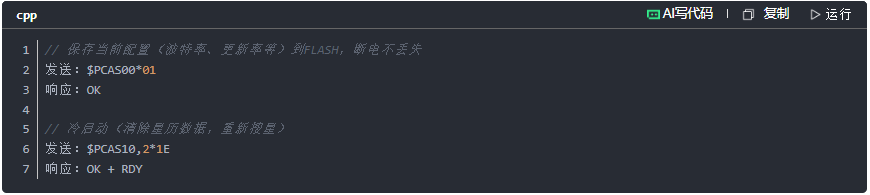

（5）配置保存与重启

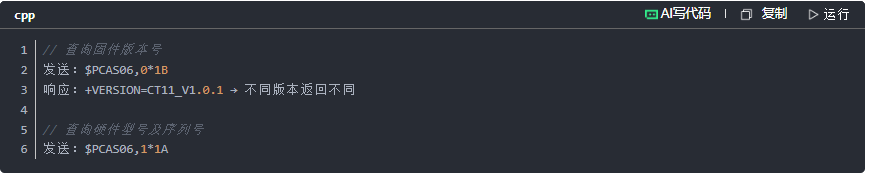

（6）查询产品信息

3. 配置验证

配置完成后，发送$PCAS06,2*19查询工作模式，若返回多模系统标识，说明配置生效。

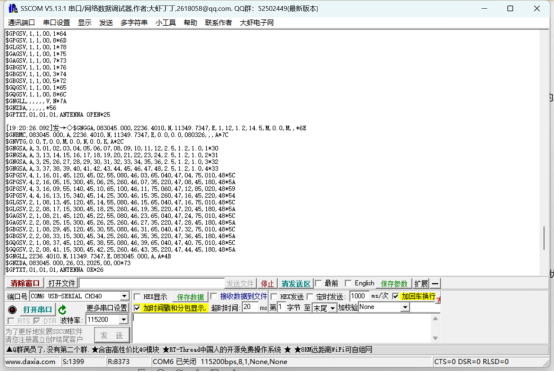

模块返回定位信息

四、NMEA 协议解析

DX-GP21 定位成功后，会通过 TXD0 引脚输出 NMEA 0183 协议数据，核心语句包括 GGA：定位详细信息、RMC：最小定位信息、GSV：卫星状态，我们只需解析前两类即可获取经纬度、海拔、时间等关键数据。

1. 核心 NMEA 语句格式说明

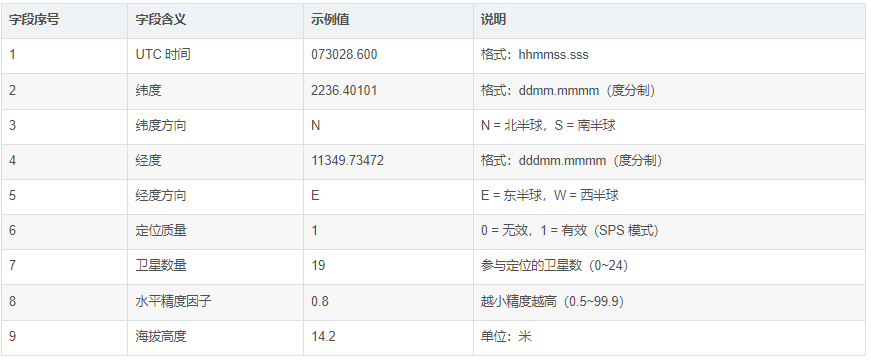

（1）GGA 语句

示例：$GNGGA,073028.600,2236.40101,N,11349.73472,E,1,19,0.8,14.2,M,-4.0,M,,*6E

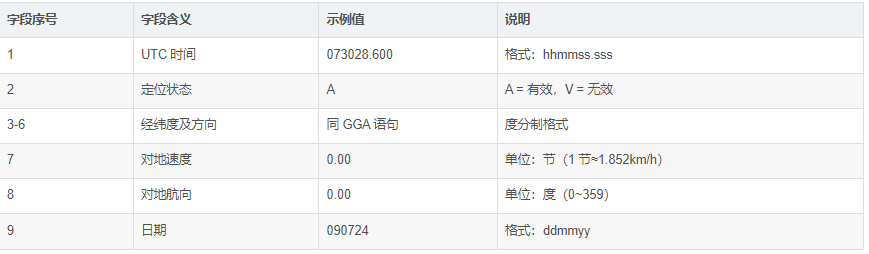

（2）RMC 语句

示例：$GNRMC,073028.600,A,2236.40101,N,11349.73472,E,0.00,0.00,090724,,,A,V*00

2. 度分制转十进制

NMEA 语句中的经纬度为度分制，需转换为十进制才能用于地图定位：

· 纬度转换：十进制纬度 = 度 + 分/60（示例：2236.40101 → 22 + 36.40101/60 ≈22.6067°）

· 经度转换：十进制经度 = 度 + 分/60（示例：11349.73472 → 113 + 49.73472/60 ≈113.8289°）

五、使用MCU应用模块信息：Arduino 解析 NMEA 数据

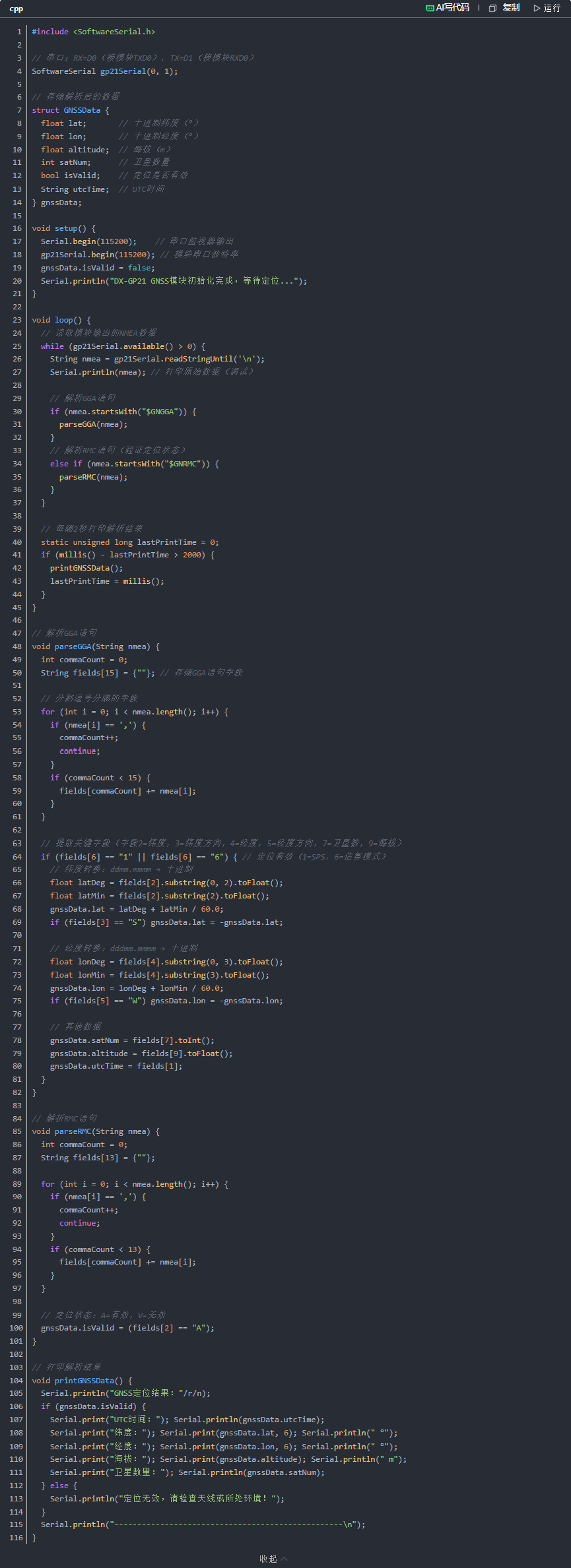

以下代码基于 Arduino Nano，实现 NMEA 数据读取、GGA/RMC 语句解析、经纬度转换

代码说明

· 采用软件串口与模块通信，避免占用硬件串口；

· 同时解析 GGA 和 RMC 语句，GGA 获取详细数据，RMC 验证定位有效性；

· 包含度分制转十进制逻辑，直接输出可用于地图的经纬度；

· 串口监视器同时打印原始 NMEA 数据和解析结果，方便调试。

接线示意

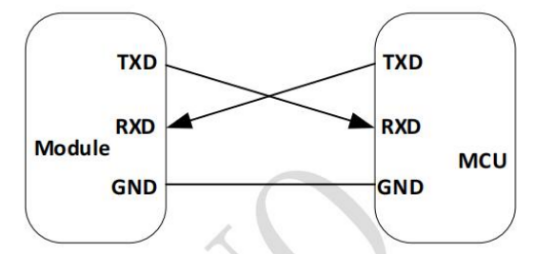

UART接口参考设计

六、开发过程常见问题总结

1. 串口乱码

· 波特率不匹配：确认模块波特率（115200），修改后需重启模块并同步串口工具设置；

· 电平不匹配：5V 主控板未串电阻，导致模块 TX 引脚烧毁，需更换模块并加 1kΩ 电阻；

电源纹波过大：模块 VCC 引脚未并联滤波电容，需添加 10uF 电解电容 + 100nF 陶瓷电容。

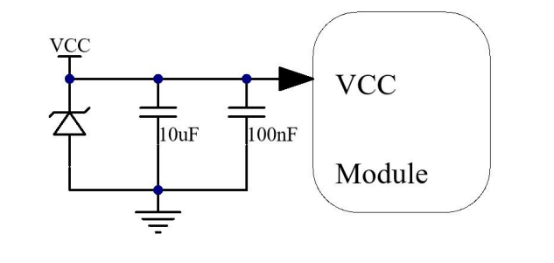

DX-GP21模块典型供电电路

2. 定位无效

天线问题：处于室内环境天线遮挡、有源天线未接 VCC_RF；

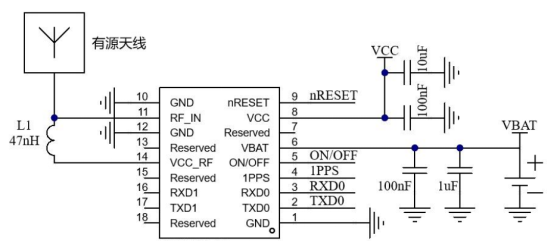

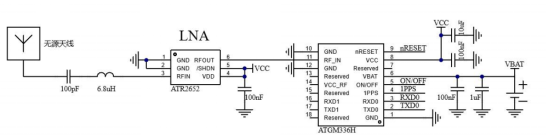

有源天线参考设计

无源天线参考设计

· 冷启动未完成：首次使用需在户外开阔处等待 30 秒，模块完成搜星；

· 卫星系统未启用：通过$PCAS04,7F*58指令开启全部卫星系统。

3. 定位精度差（误差＞5m）

· 水平精度因子过大：卫星数量不足（＜4 颗）或信号干扰，移动到开阔环境；

· 天线安装不当：射频走线未做 50Ω 阻抗控制，或天线朝向错误（要朝上）；

· 未启用多模多频：确保开启北斗 + GPS 联合定位，提升抗干扰能力。

4. 模块功耗过高

· 未启用电池备份模式：VBAT 引脚接纽扣电池，模块休眠时仅 15μA 功耗；

· 更新率过高：非必要场景下，将更新率从 10Hz 降至 1Hz，功耗可降低 50%。

七、低功耗优化与多模块联动思路

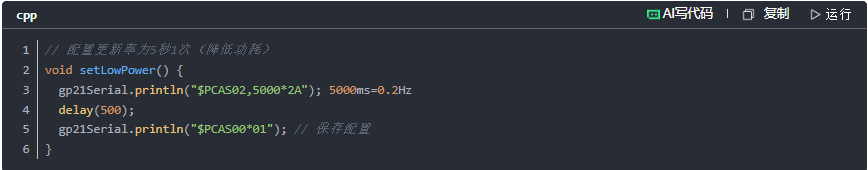

1. 低功耗配置（电池供电场景）

2. 与 4G 模块联动（如大夏龙雀科技公司 DX-CT11）

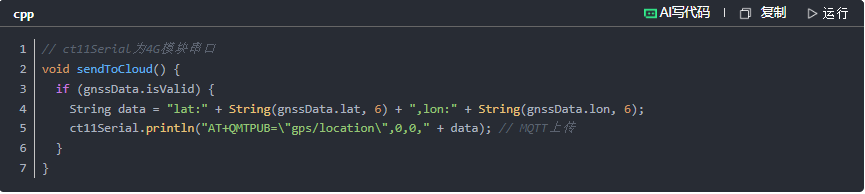

将解析后的经纬度通过 4G 模块上传到云平台，实现远程定位监控，核心代码片段：

八、总结

DX-GP21 作为一款高性价比 GNSS 模块，通过多模多频设计实现了 1 米级定位，操作流程清晰：硬件接线 → AT 指令配置 → NMEA 数据解析 → 实际应用。

本文示例的代码可用于 Arduino 平台，STM32 等其他平台可参考逻辑修改串口初始化部分。如果需要进一步优化低功耗、提升定位精度，可深入研究模块的抗干扰配置和天线选型（推荐有源陶瓷天线）或咨询深圳大夏龙雀科技有限公司相关技术人员。

本文基于作者真实开发过程编写，相关有效经验均已记录，具体技术细节严格参考DX-GP21技术手册（可访问深圳大夏龙雀科技官方网站获取资料），建议开发时随时查阅。
