项目简介

mini小巧-WIFI-温湿度检测使用STC8G1K08A + 大夏龙雀WIFI模块EPS8266+蓝牙，搭配AHT30 温湿度模块，通过使用MQTT协议上传数据。

本设计简单易上手归于大夏龙雀wifi/蓝牙二合一模块集成TCP/UDP/MQTT 协议

通信省去繁杂程序开发与测试。

项目功能

本设计是基于STC8G1K08A单片机设计的温湿度采集系统，通过MQTT协议1s左右上传AHT30温湿度模块采集数据，有单独锂电池供电，加上“大夏龙雀WIFI模块EPS8266+蓝牙模块”可以实现轻便配置网络以及数据传输，预留简单【adc采样电路】。在后期中需要考虑功耗问题，如adc采样电路通过IO引脚去控制ADC开关避免两个分压大电阻偷跑功耗如图下。

项目参数

l STC8G1K08A-8pin 8引脚单片机价格便宜使用的是 单时钟周期/机器周期的增强型8051内核完全兼容标准8051指令集，在相同频率下，速度约为传统12T 8051的8-12倍。

l 通过STC8G1K08A P3.1-->TX P3.0-->RX 作为串口1 波特率为115200

l IIC 通信使用 P3.3 --> SDA P3.2 --> SCL 与AHT30模块通信

l 如需要增加【当温度或湿度超出阈值范围时，有蜂鸣器报警提示，并有对应LED报警灯点亮】可以使用P5.5 作为蜂鸣器或者LED灯使用引脚

l 大夏龙雀WIFI/蓝牙二合一模块 使用UART-RX -->P3.0 UART-TX -->P3.1；

模块介绍

大夏龙雀WIFI/蓝牙二合一模块：功能特点支持 TCP/UDP/MQTT 协议，提供 BLE5.2 配网和透传功能，支持 PCBA 全套方案定制开发，还提供例程源码来缩短开发周期。支持 PCBA 全套方案定制开发，还提供例程源码来缩短开发周期。认证资质拥有 CE、FCC、SRRC 认证，符合相关国际和国内标准。

STC8G1K08A-8Pin：增强型8051内核完全兼容标准8051指令集。专为低成本、小体积应用设计，其核心特性包括高性能、低功耗和高度集成化。

AHT30 温湿度模块：采用IIC通信。

原理解析（硬件说明）

l 本项目由以下部分组成，电源部分、WIFI模块部分、主控部分、AHT30温湿度模块部分，本项目主要是通过WIFI模块使用MQTT传输湿度数据，后期再由【使用微信小程序查看湿度】。

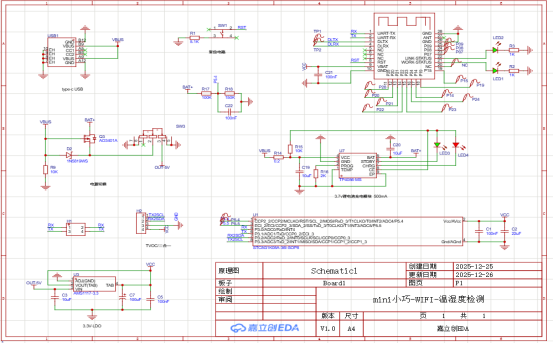

l 原理电路：
采用TYPE-C-6P接口作为供电接口，同时使用TP4056-MS芯片对电池【电池采用3.7V锂电池】充电，可以修改PCB增加【USB 作为下载和调试，无需转换为串口信号。在CC1和CC2引脚处加入5.1K下拉电阻，便于不同主机识别和配置】电路非常简单上手。

软件代码

//大夏龙雀WIFI模块的MQTT 设置功能   WiFi配置连接可以使用下面云盘链接下载

void CONNECT_TO_MQTT(void){

Delay_ms(3000);

UART_SendString( "AT+MQTTCLEAN\r\n" );  //先发送mqtt取消连接命令

  Delay_ms(1000);

//UART_SendString( "AT+CWMODE=0\r\n" );   //wifi 连接

//Delay_ms(1000);

//UART_SendString( "AT+CWJAP=god1,88888888" );

//Delay_ms(6000);

UART_SendString( "AT+MQTTLONGCLIENTID=WF-HumTemp-001\r\n" ); //配置 MQTT 客户端所需的客户端 ID、用户名和密码

Delay_ms(1000);

UART_SendString( "AT+MQTTLONGUSERNAME=demo001\r\n" );

Delay_ms(1000);

UART_SendString( "AT+MQTTLONGPASSWORD=123456\r\n" );

Delay_ms(1000);

UART_SendString( "AT+MQTTCONN=192.168.137.1,1883,1\r\n" ); //连接 MQTT 服务器 ip=192.168.137.1  port=1883

Delay_ms(3000);

UART_SendString( "AT+MQTTSUB=TMdata,1\r\n" ); //订阅主题 TMdata  1 QoS

MQTTCONFLAG_1 = 1;

资料下载：①大夏龙雀通信专家公众号-服务支持-资料下载；②官网http://www.szdx-smart.com/zlxz/lymk.html；③网盘下载链接: https://pan.baidu.com/s/1TM_bhhZxs1XYpwCInLnWmQ?pwd=DXLQ

程序烧录

注意事项

l STC8G1K08A烧录需要使用STC-ISP去烧录

l 烧录使用usb转ttl既可以连接 P3.0 P3.1 GND VCC 击下载/编程然后松开GND再一次插上GND即可

l 先焊接wifi模块最后在焊接插件元件

l keil中找不到stc 系类芯片可以使用STC-ISP软件导入包，找到keil51安装路径

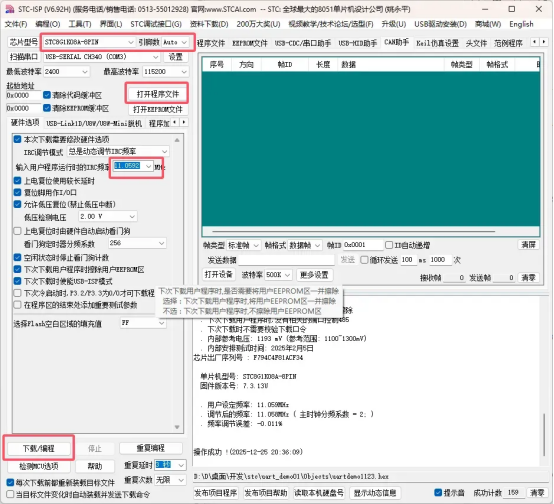

烧录：1.选择芯片型号-----2.选择串口即可----3.打开程序文件------4.选择频率-----5.下载/编译

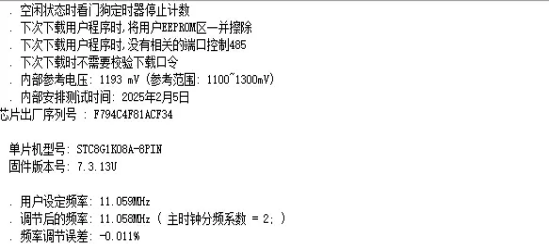

烧录成功如图：

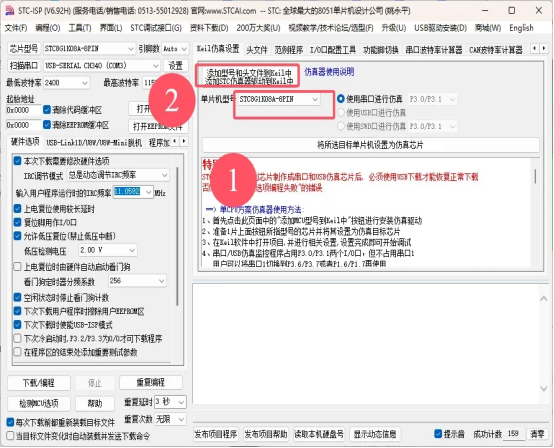

Keil 51开发工具没有stc芯片需要导入：

实物图

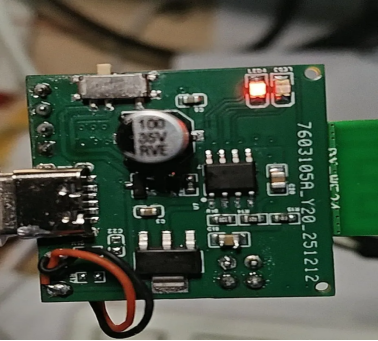

正面：

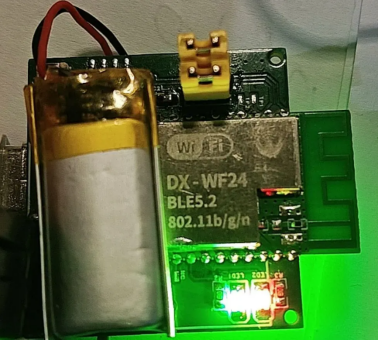

反面：

MQTT

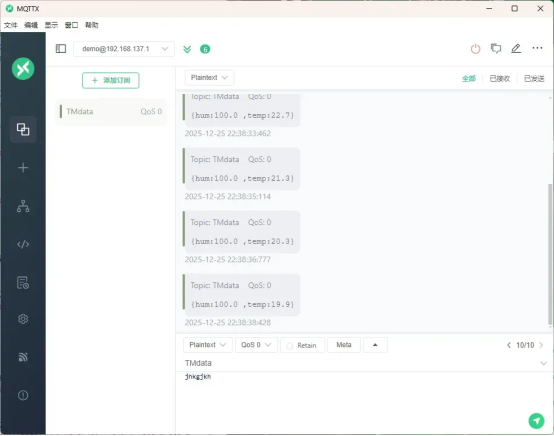

测试时使用本地搭建MQTT服务器，WiFi模块与MQTT服务器在同一个局域网内，当然也可设置其它mqtt服务器只要有网络正常通信即可【当然大夏龙雀WIFI/蓝牙二合一模块也可以TCP/UDP通信】。
