电子标签与低功耗模块的结合

发布时间：2024-02-26 已被浏览 226 次

电子货架标签(Electronic Shelf Label, 简称ESL)或称电子价签是指使用小型电池供电的电子纸显示屏，用于在货架边缘显示产品和价格信息，取代纸质标签。

电子价签，现在基本上已经成为新零售玩家的标配，像永辉超市、盒马鲜生、京东超市等大型商超、以及各类新型便利店和无人便利店都应用了电子价签，用来替代传统的纸质价签。

随着零售行业的快速发展，互联网公司线上获客成本的不断提高，各大电商巨头纷纷涌入线下，结合线上优势发展新零售。ESL作为新零售发展的重要应用，应用价值在逐渐被放大，ESL使用无线技术与中央集线器通信，形成动态定价自动化网络。

一、为什么要用电子价签替换纸质标签？

中国的传统节日很多，每年到中秋节、国庆节、春节等重要节日，每个商场都开始进行疯狂促销活动，商品促销使得员工频繁更换纸质价签，传统的纸质价签更换需要员工进行打印纸质、剪裁、核实内容等操作，并一一更换相对应的标签，操作过程中经常出现产品信息与后台系统不一致、产品过期更换不及时、产品名称价格不一致等问题。

通过人工更换纸质标签，不仅容易浪费大量人工和时间成本，还可能会出现各种人工问题，而且，所有的产品信息都只是在线下变换，并不能做到线上线下产品信息变动的准确同步。这对于已经开启新零售模式的很多商家，这并不符合商家们的运营规划，线上线下信息同步是新零售模式的重要一步。

二、蓝牙电子价签的角色

蓝牙电子价签应用本质上是一个无线通信网络，包含两个角色，一个是作为管理者和信息控制中心的访问点(Access Point, 简称AP)，另一个是作为被管理的信息显示终端，即电子价签。每个电子价签网络由一个位于中心的访问点设备和数千个电子价签组成，访问点设备可以是电脑或智能手机。

电子价签网络中的访问点设备负责发起与电子价签的连接、发现电子价签的能力并配置电子价签上显示的信息。

电子价签作为GATT服务端设备支持电子价签服务，作为GATT客户端的访问点设备通过电子价签服务中包含的特征实现对电子价签的管理和信息更新。

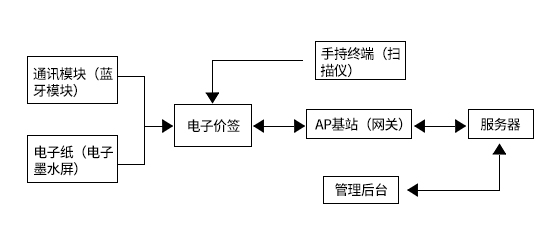

三、电子价签系统构成


在网络通讯方面，BLE（低功耗蓝牙模块）是优质的选择，使用纽扣电池就可运行数月至数年。（大夏龙雀科技有限公司BT24，超低功耗模块，最低达到2UA）

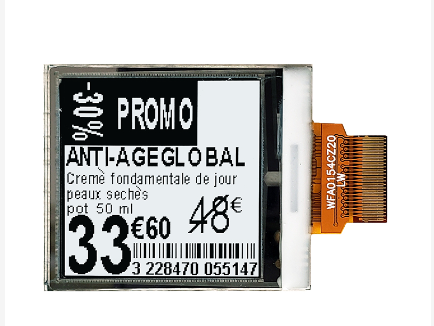

所以，电子价签的核心部件选择电子墨水屏和集成低功耗蓝牙模块的控制处理器，这套组合不仅在成本和功能上都具有比较高的性价比

（1）AP基站作为网关，负责网络管理

基站向下使用蓝牙与电子价签连接，向上可以使用有线或者无线网路和系统服务器连接，作为网关时，负责进行协议转换、电子价签管理。后台配置人员变更价格时，价格变更指令先下发到网关，再由网关选择合适的时机精准下发到指定的电子价签。为了让电子价签更加省电，更多的运算工作会由网关承担，屏蔽电子价签不需要的动作。

（2）电子价签管理平台，打通线上线下

电子价签管理平台是管理人员进行价签管理的操作平台，提供了后台修改商品信息，前台电子价签和线上商品信息同时变化的功能，通常区分集团版本和单店版本。平台一般包括服务器和面向运营人员的管理后台，服务器可以进行私有化部署，也可以部署在公有云，平台需要和零售商的商品管理系统对接，商品价格、信息变更后可以直接将变更结果显示到电子价签上，如果零售商开通了线上服务，平台可以做到线上线下信息同步。

四、电子价签系统优势尽显

初步认识电子价签系统之后，与传统的纸质价签相比，电子价签无论从使用电子价签系统的零售商角度出发，还是从超市的顾客角度出发，都是利大于弊。

点击购买：https://item.taobao.com/item.htm?ft=t&id=621716432187&spm=a21dvs.23580594.0.0.1d293d0dsipWcr

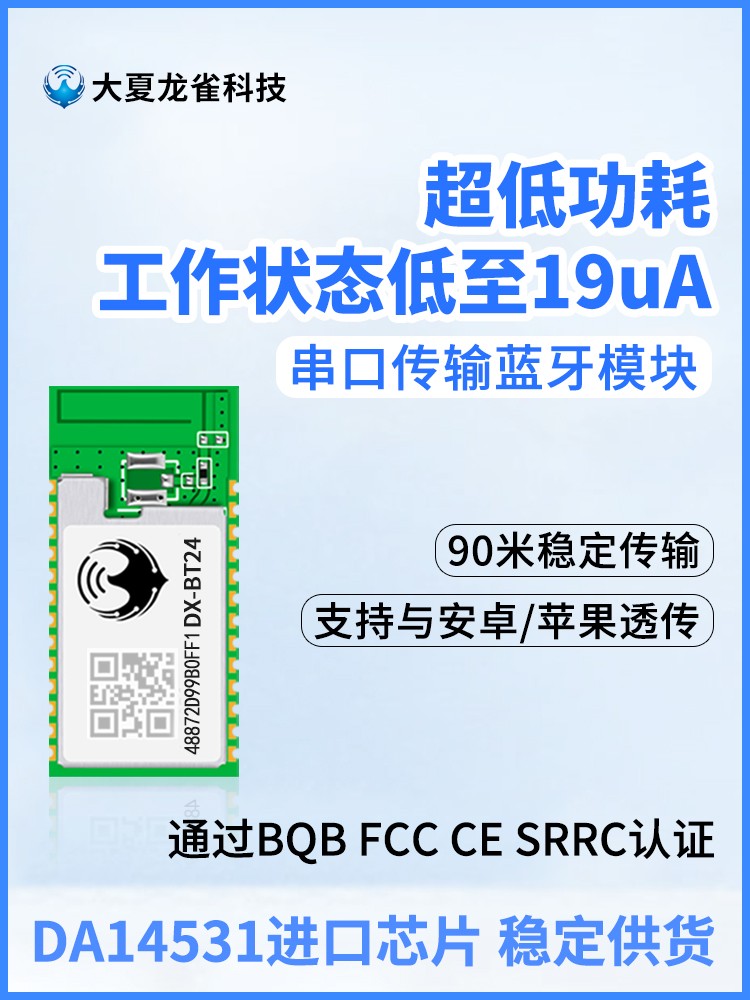

1.模块概述

DX-BT24 蓝牙模块是深圳大夏龙雀科技有限公司为智能无线数据传输而打造，采用DIALOG 14531芯片，遵循蓝牙 BLE5.1 规范。支持AT指令，用户可根据需要更改串口波特率，设备名称等参数，使用灵活。本模块支持 UART、SPI、I2C 等接口，支持IO口控制、ADC采集，具有成本低、功耗低、接收灵敏度高等优点，只需配备少许的外围元器件就能实现其强大功能，并可根据客户需求定制开发各种项目。

2.模块特点

官网小黑点.png DIALOG 14531主控芯片
