1. 模块介绍
1.1. 概述
DX-NR02 是深圳大夏龙雀科技有限公司基于 Si24R1 为核心研发，具有高速，高稳定性的小尺寸2.4GHz 无线收发一体的射频模块。模块自带高性能 PCB 天线，使用工业级 16MHz 晶振，工作在2.4GHz~2.525GHz 的 ISM 频段，适用于各种物联网场合：智能家居、无线遥控体感设备、无线键盘鼠标等，是物联网应用的理想产品。NR02 是纯射频收发模块，需要使用 MCU 驱动或使用专用的 SPI 调试工具。
1.2. 特点
工作频段 2.4~2.525GHz，共 126 个信道，满足多点通讯、分组、跳频等应用需求
支持全球免许可 ISM 2.4GHz 频段运行
支持空中速率:2Mbps/1Mbps/250Kbps

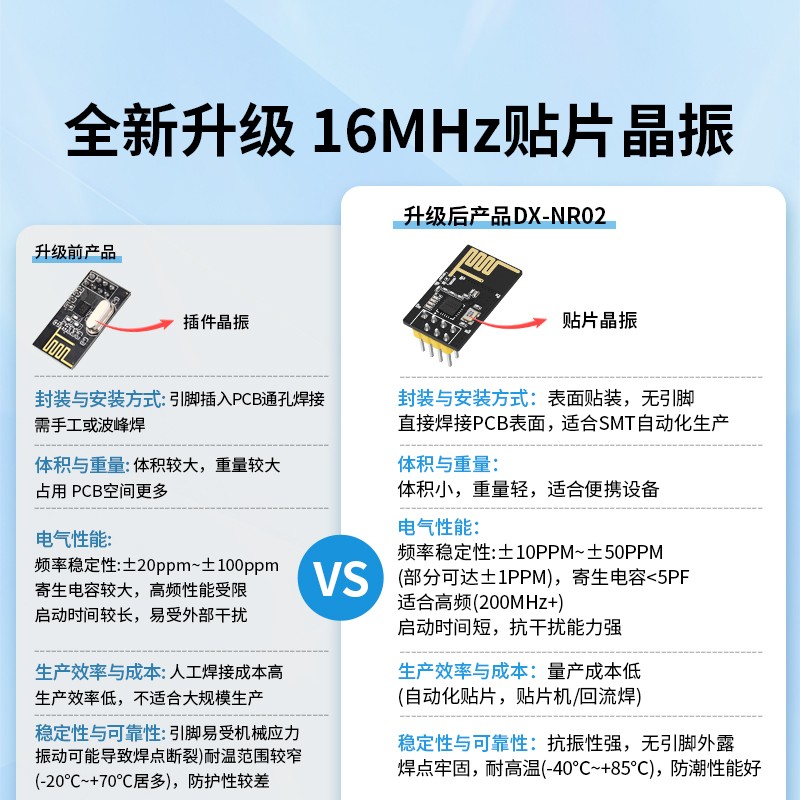

工业级晶振：16MHz ± 10ppm
体积尺寸：15×25MM
理想条件下，通信空旷可视距离可达 300M
支持 2.0~3.6V 供电
最大发射功率可达 7dbm
超低休眠功耗
SPI 通信 : 通过 SPI 接口与 MCU 连接，速率 0～10Mbps
自带 PCB 板载天线，预留外接天线接口
