在户外，偏远地区等 WiFi 信号覆盖不足的场景中，传统 WiFi 模块常因通信中断 无法实现远程控制，而 4G 模块凭借广覆盖、高稳定性的核心优势，成为物联网远程控制的理想解决方案

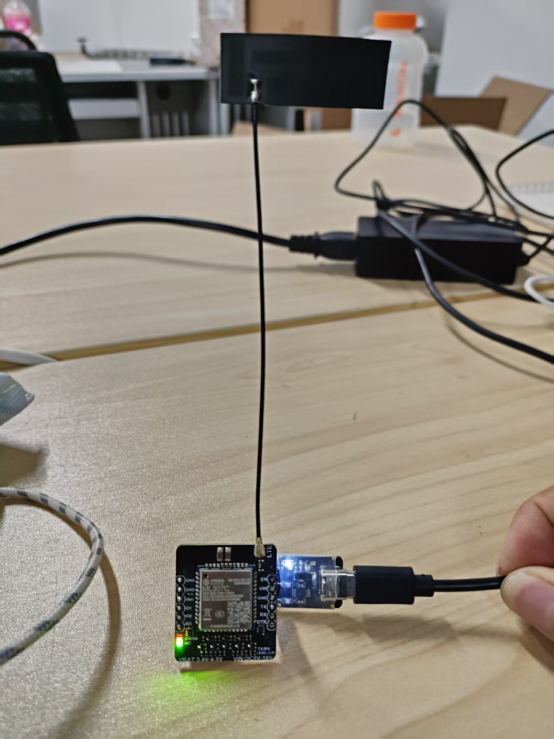

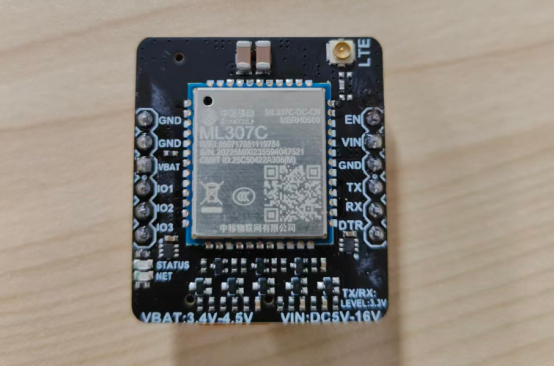

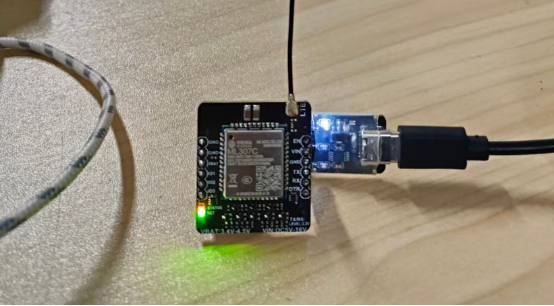

DX-CT11 4G模块（已配网）

本文聚焦这一痛点，以大夏龙雀 CT11-B&C 高性价比 CAT1 4G 模块为核心，手把手教你实现 MQTT 协议远程控制设备。内容涵盖硬件接线（模块 + 单片机 + 继电器）、AT 指令配置 MQTT 服务器接入、单片机代码开发、低流量优化等全流程，同时提供故障排查与功能扩展技巧，适配智慧农业、户外监控、共享设备等无 WiFi 场景，充分发挥 4G 模块在无网络覆盖场景下的通信价值。

一、教程前置准备

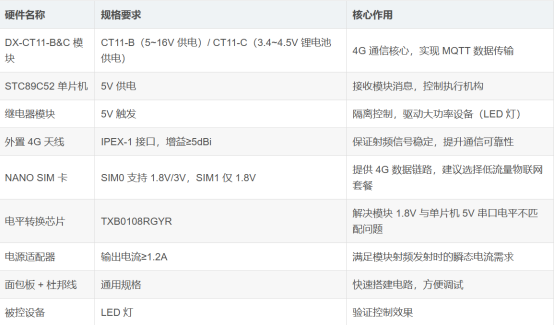

1.硬件清单

2. 软件工具

串口调试工具：SSCOM5.13.1（支持自动回车、多字符串发送，适配 AT 指令调试）

MQTT 服务器工具：MQTT.fx（免费开源，快速模拟服务器下发控制指令）

单片机编程工具：Keil C51（编写控制逻辑代码）

代码烧录工具：STC-ISP（将程序烧录至 STC89C52 单片机）

3. 硬件接线步骤

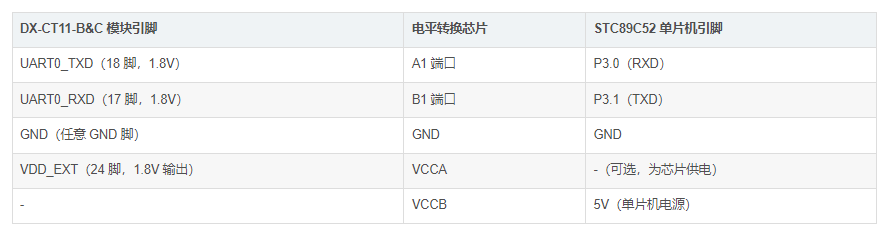

（1）模块与单片机串口连接

（2）单片机与继电器连接

单片机 P1.0 引脚 → 继电器模块 IN 引脚

继电器 VCC → 5V 电源

继电器 GND → GND

继电器 COM 端 → 被控设备正极

继电器 NO 端 → 电源正极

被控设备负极 → 电源负极

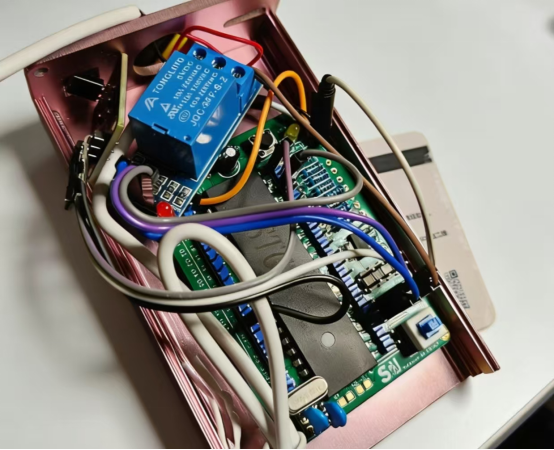

使用STC89C52做主控

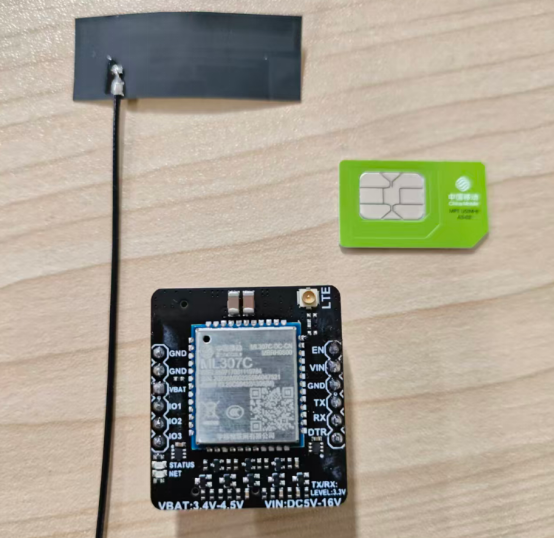

（3）模块基础接线

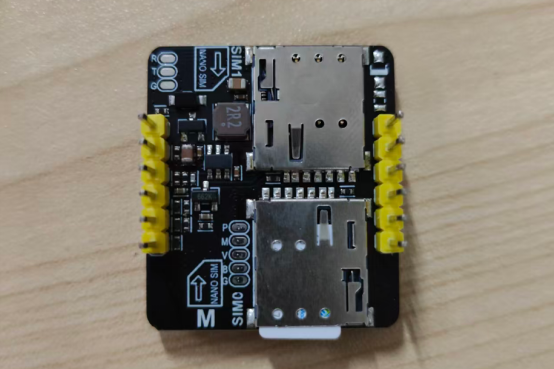

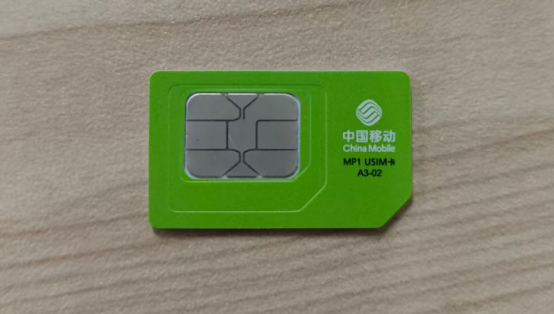

正确安装SIM卡

模块供电：CT11-B 接 5V 电源（VIN 脚），CT11-C 接 3.8V 锂电池（VBAT 脚）

 4G 天线：IPEX 接头插入模块 ANT_MAIN（35 脚）

 SIM 卡：按模块标签指示插入 NANO SIM 卡（注意缺口方向）

关键提醒：模块 EN 引脚（硬件使能）默认高电平有效，无需额外接线；射频线走线尽量短且包地，避免干扰通信。

4. 串口参数配置

 模块默认串口参数：115200bps、8 数据位、无校验、1 停止位

 SSCOM 工具设置：勾选 “加回车换行”，选择对应串口端口

串口软件的正确配置

二、核心实现流程（分两步：模块接入 MQTT + 单片机控制）

第一步：DX-CT11-B&C 模块接入 MQTT 服务器（官方已封装AT 指令）

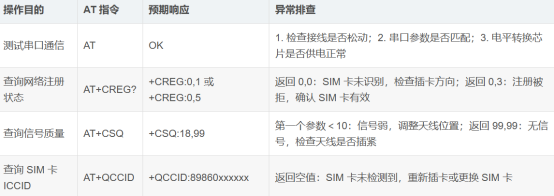

步骤 1：模块初始化与网络验证

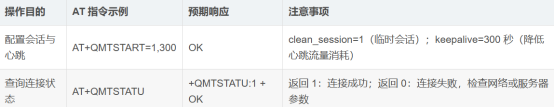

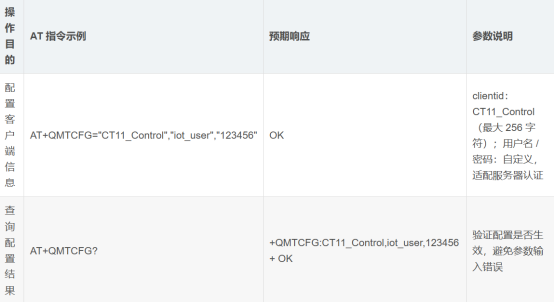

步骤 2：配置 MQTT 客户端参数

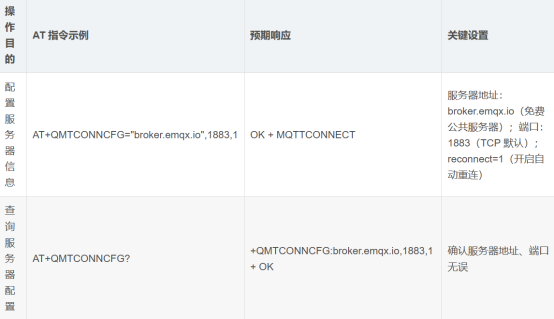

步骤 3：配置 MQTT 服务器参数（使用公网快速测试）

步骤 4：建立 MQTT 连接

步骤 5：订阅控制主题

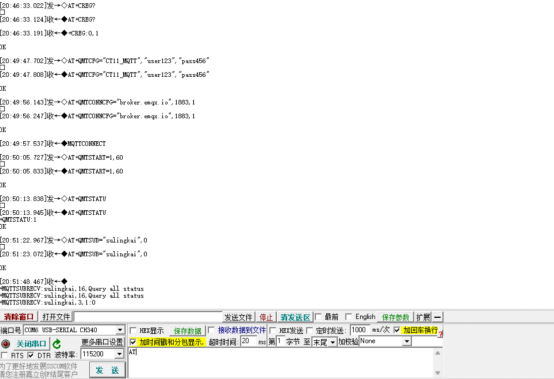

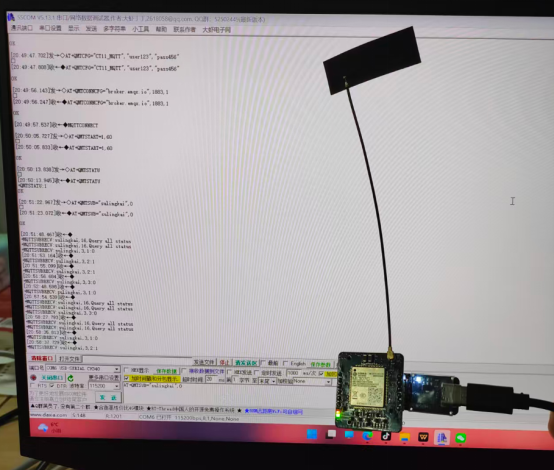

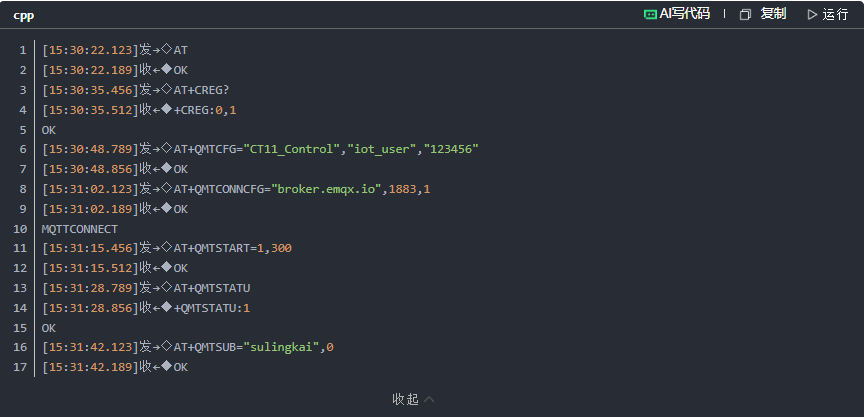

日志参考（SSCOM 工具输出）：

第二步：单片机解析 MQTT 消息并控制设备

1. 核心逻辑：

单片机通过串口接收模块转发的 MQTT 消息（如 “relay:1”→ 打开继电器，“relay:0”→ 关闭继电器），解析消息后控制 GPIO 引脚电平，驱动继电器动作，进而控制被控设备。

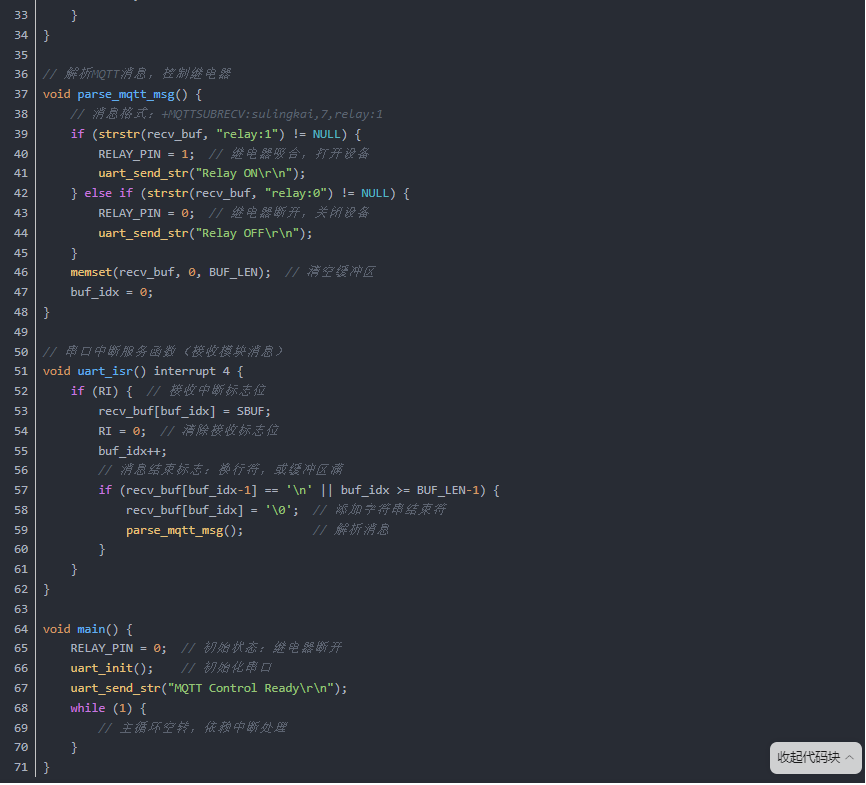

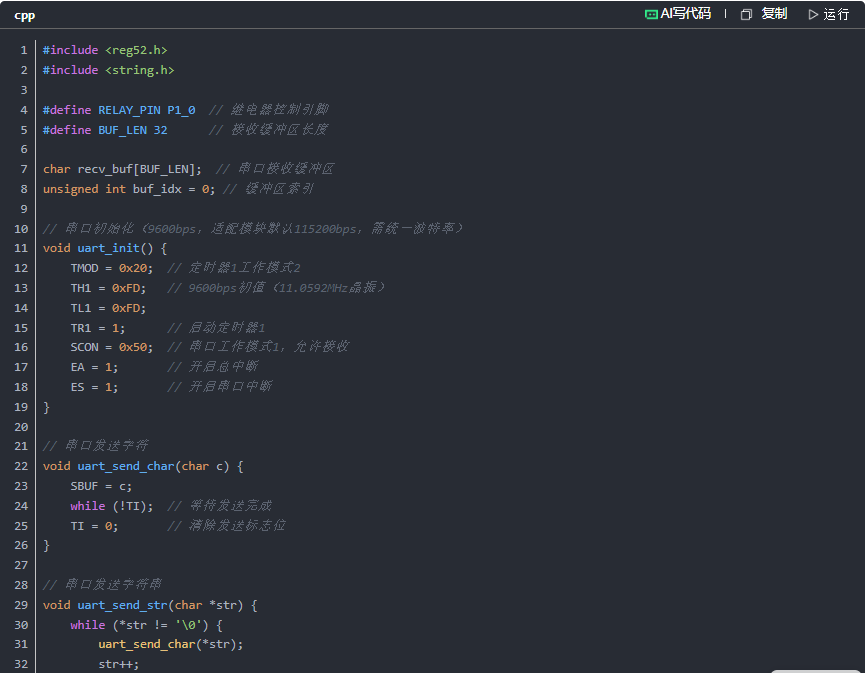

2. 单片机代码（核心示例）

3. 代码烧录步骤

1.打开 STC-ISP 工具，选择单片机型号 “STC89C52RC”；

2.点击 “打开程序文件”，选择编译生成的.hex 文件；

3.选择对应串口端口，设置波特率为 “115200bps”；

4.单片机断电后重新上电，点击 “下载 / 编程”，等待烧录完成。

三、效果演示与验证

1. 服务器下发指令

（1）打开 MQTT.fx，点击 “设置”，输入服务器地址 “broker.emqx.io”，端口 “1883”；

（2）点击 “连接”，成功后在 “Publish” 界面输入主题 “sulingkai”；

（3）payload 输入 “relay:1”，点击 “Publish” 下发打开指令；

（4）观察到继电器吸合，被控设备（ LED 灯）点亮；

（5）payload 输入 “relay:0”，点击 “Publish” 下发关闭指令，设备熄灭。

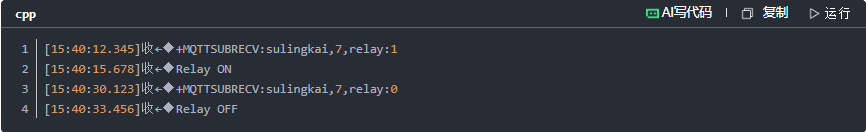

2. 关键日志验证

模块接收日志（SSCOM 工具）：

单片机串口输出：

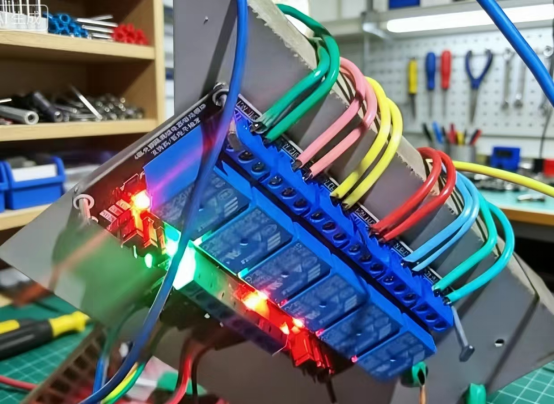

控制多路设备

四、进阶优化

1. 低流量优化

 调大 MQTT 心跳间隔：AT+QMTSTART=1,600（从 300 秒延长至 600 秒，减少心跳流量）；

 精简消息体：将 “relay:1” 简化为 “1”，“relay:0” 简化为 “0”，单条消息节省 5 字节；

 关闭指令回显：ATE0（减少串口冗余数据传输，降低模块功耗）。

2. 稳定性提升

 开启 MQTT 自动重连：AT+QMTCONNCFG="broker.emqx.io",1883,1（断网后自动恢复连接）；

 增加消息校验：在单片机代码中添加 CRC 校验，避免误触发；

 电源防干扰：在模块电源输入端并联 1000uF 电解电容 + 0.1uF 陶瓷电容，防止电压波动。

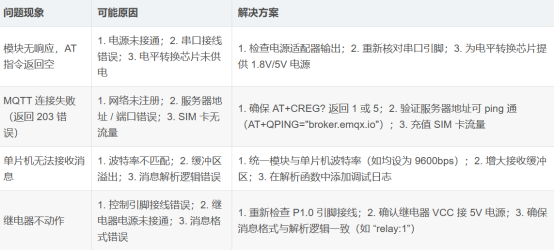

五、常见问题排查

六、项目总结

DX-CT11-B&C 模块以其简洁的 AT 指令接口、稳定的通信性能和高性价比，完美适配 MQTT 远程控制场景。本文实现的方案不仅完成了 “服务器 - 模块 - 单片机 - 设备” 的全链路控制，还通过低流量优化、稳定性提升等设计，满足物联网开发的实际需求。
