一、作品简介

随着家庭、宿舍及小型实验室所对空气质量与用电安全的关注不断提升，传统的环境监测设备往往存在以下问题：

（1）只能显示数据，无法主动处理风险

（2）本地显示单一，缺乏在手机等智能设备查看能力

（3）各传感器独立工作，没有联动逻辑

本作品基于 大夏龙雀DX-WF25-A WiFi和蓝牙开发板，融合多种环境传感器与执行模块，设计并实现了一套：“可监测、可判断、可联动、可手机等智能设备查看”的智能环境安全守护系统。该系统可对 温湿度、空气质量、可燃气体 进行实时监测，并在异常情况下自动启动排风扇和报警器，同时通过 OLED屏幕 + 手机网页端 实现状态同步显示，适用于家庭、宿舍、实验室等多种场景。

二、作品整体架构与制作思路

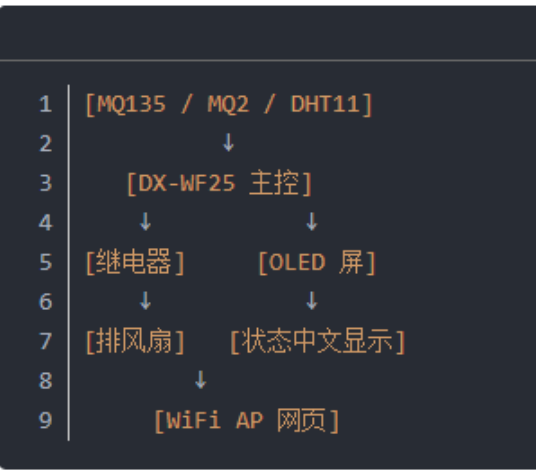

（一）系统总体结构

系统采用 “感知层 + 控制层 + 表示层 + 联动层” 四层设计：

1.感知层：

DHT11 温湿度传感器

MQ-135 空气质量传感器

MQ-2 可燃气体传感

2.控制层：

DX-WF25 WiFi 开发板

3.表示层：

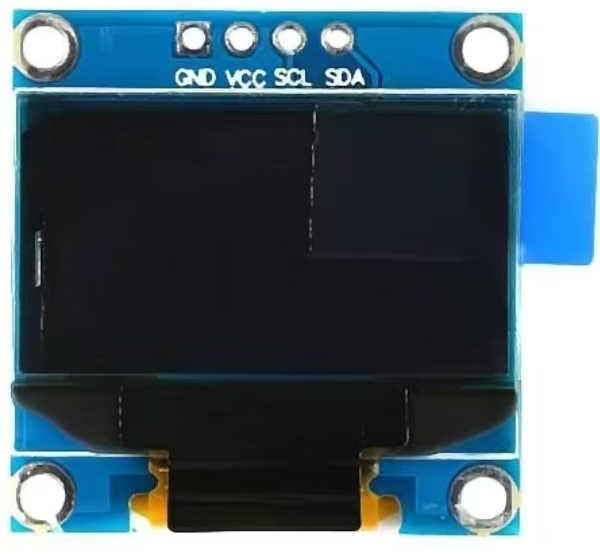

0.96 寸 OLED 中文显示屏（翻页显示）

手机网页端（AP 模式访问）

4.联动层：

继电器控制排风扇

报警器自动触发

（二）核心工作逻辑

系统并非简单“显示数据”，而是具备主动判断与响应能力：

1.空气质量恶化 → 自动启动排风扇

2.可燃气体浓度过高 → 启动排风扇 + 报警器

3.环境温度过高 → 启动排风扇辅助散热

所有状态变化都会同步更新到：

OLED 屏幕

手机网页端（无需安装APP）

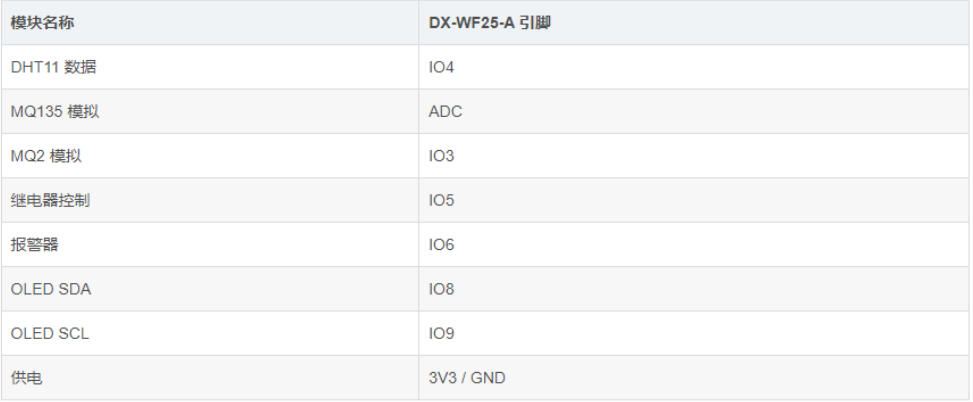

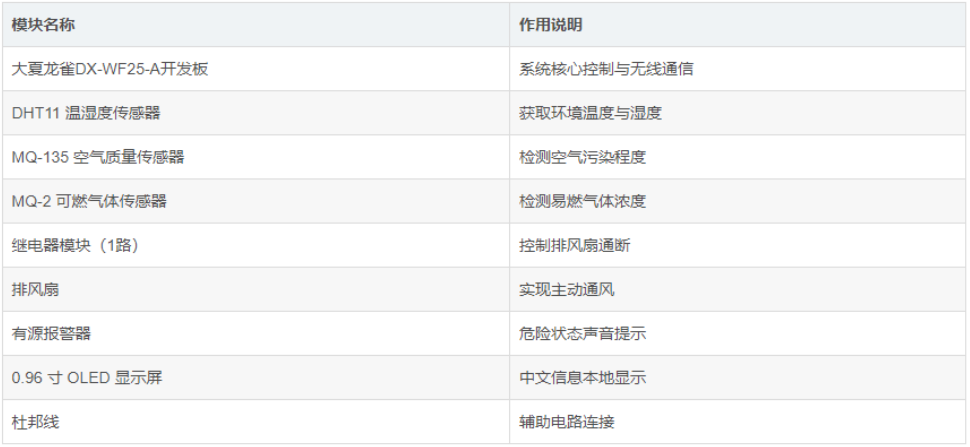

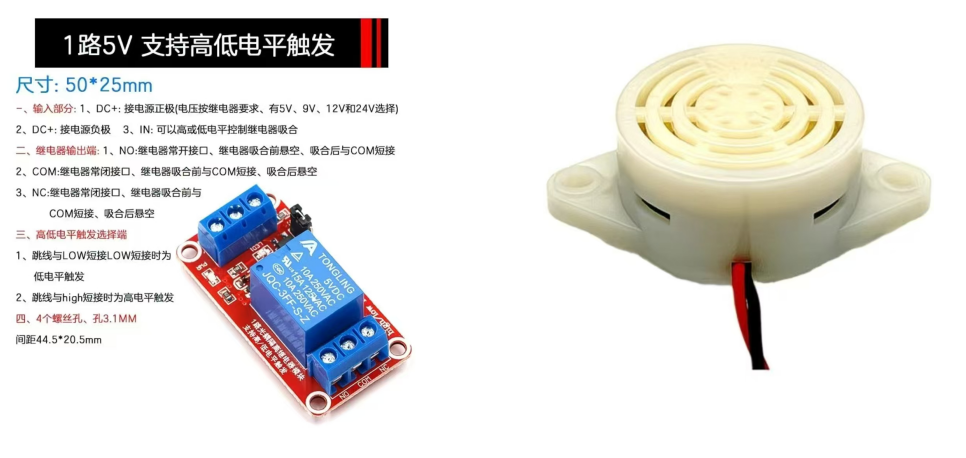

三、硬件组成清单及接线图

所有模块均为常见低成本元器件，具备良好的推广与复现价值。

四、显示与交互设计

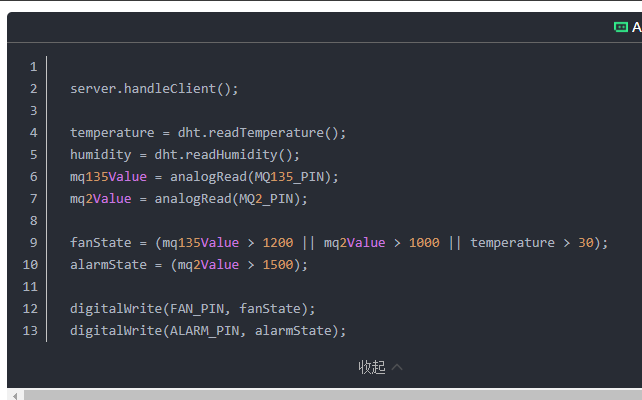

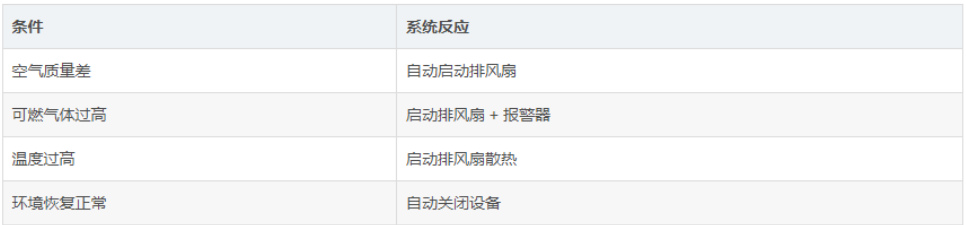

1.自动控制逻辑

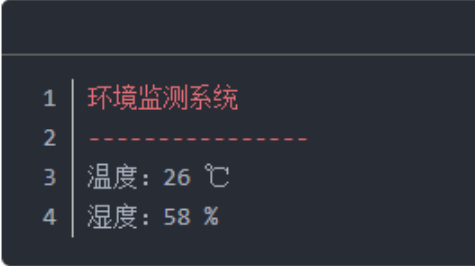

2.OLED 屏幕显示（中文 + 翻页）

屏幕采用 自动翻页模式，信息层次清晰

页面一：环境基础信息

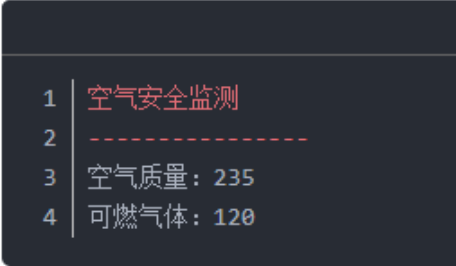

页面二：空气安全信息

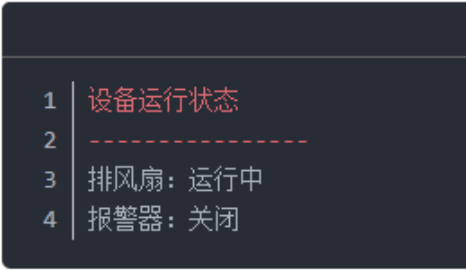

页面三：设备状态

刷新节奏经过控制，避免闪烁，便于观察。

手机网页端（无需APP）

1.开发板开启 WiFi AP

2.模式手机或电脑直接连接热点访问网页

3.页面自动刷新数据，状态实时同步

4.页面布局 自适应手机竖屏 / 电脑横屏

5.使用图标 + 动效提升视觉效果

网页端设计说明

 设计特点

自适应布局（手机竖屏 / 电脑横屏）

图标 + 动画状态提示

实时数据刷新（AJAX）

网页显示内容

实时数值

风扇 / 报警器状态

手动控制排风扇按钮

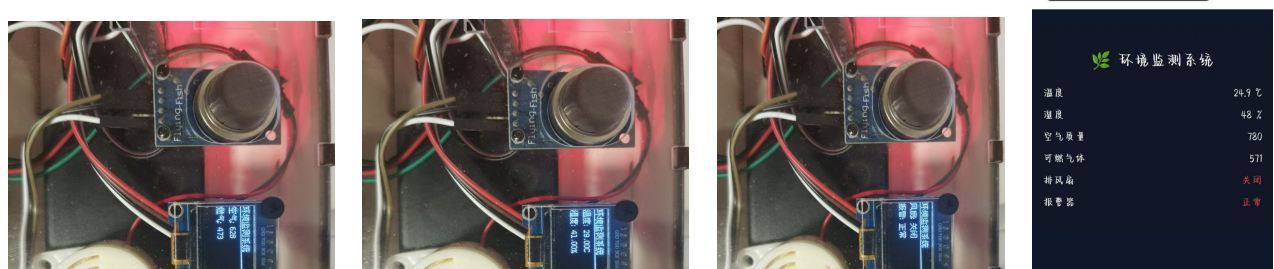

五、成品展示

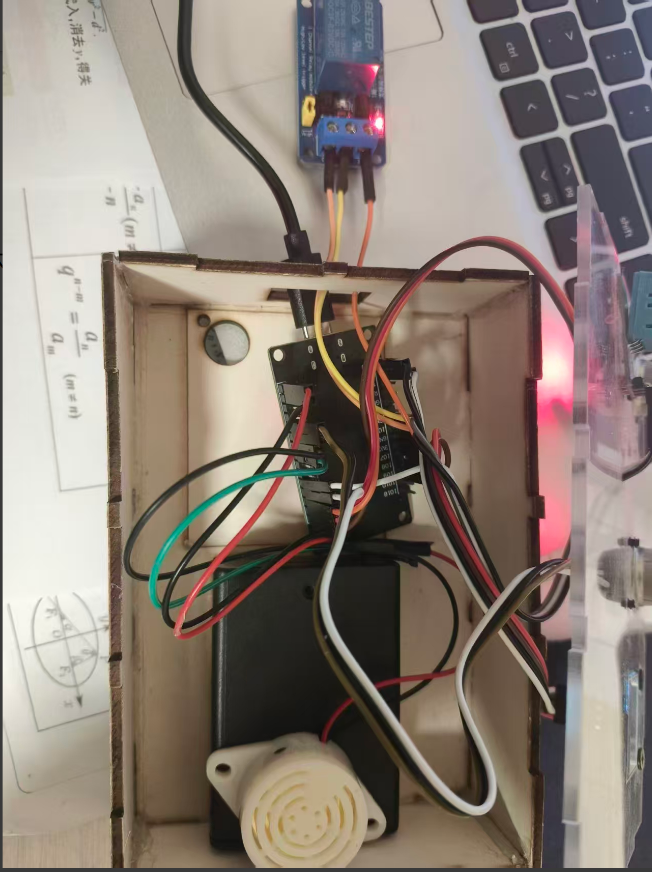

系统整体实物图

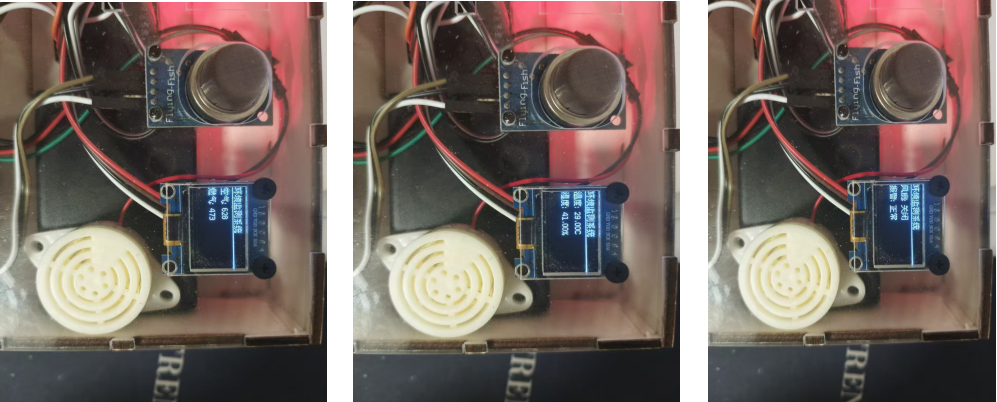

OLED 屏幕工作画面

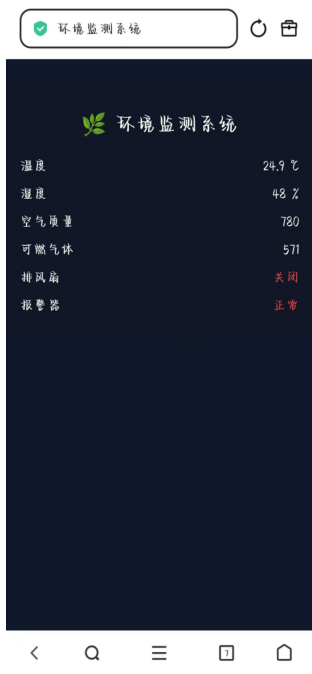

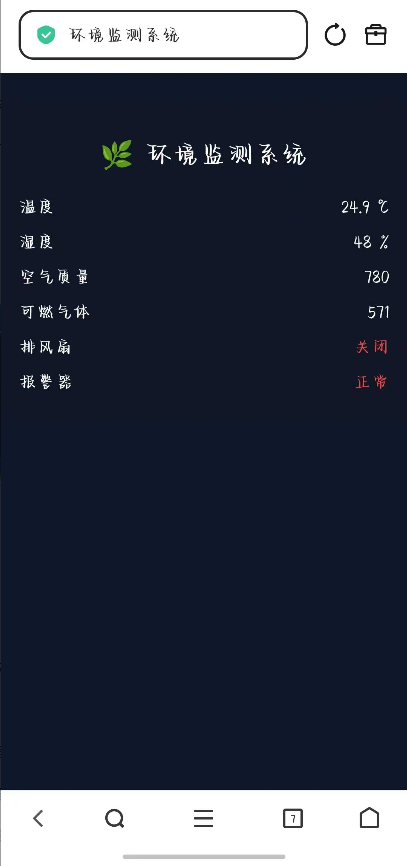

手机网页实时监控界面

六、创新点总结

创新点 1：多传感器融合判断

不是单一阈值，而是综合环境状态决策

创新点 2：自动 + 手动双控制逻辑

既能智能联动，又可人为干预

创新点 3：无 APP 即用网页控制

降低使用门槛，提高传播性

创新点 4：信息闭环可视化

“状态—执行—反馈”全流程可见

七、作品应用价值与推广意义

家庭安全监测学生宿舍用电与空气安全小型实验室环境管理创客教育 / STEM 教学示例具备 低成本、高可视化、强互动性 特点，非常适合在短视频平台、科技竞赛中传播展示。

八、总结

本作品以 安全、智能、可视化、可扩展 为核心设计理念，充分结合物联网技术与实际应用需求，具有 较高的完成度、展示性与推广价值，非常适合在创新科技类竞赛中进行展示。
